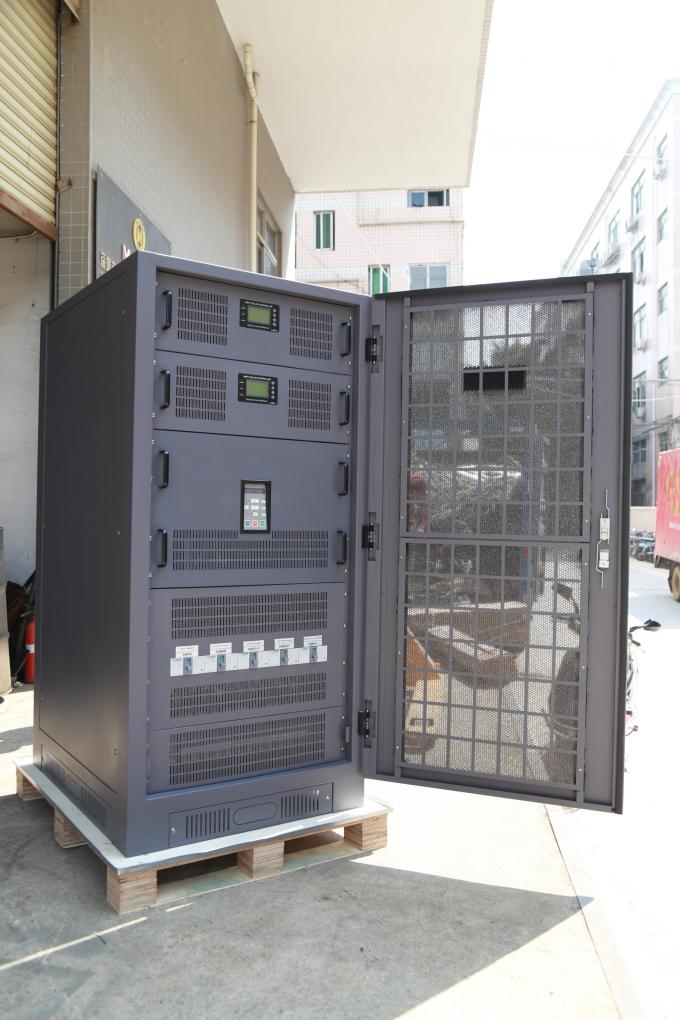

Fase monofásica fora do inversor da grade
- Tecnologia do inversor da fase monofásica com transformador da saída
- Inclua PWM com o controlador da carga de MPPT
- Forneça o poder alternativo uninterruptible carregar quando a linha de grade de serviço público não está disponível
- Eficiência elevada > 90%
- O gerador conectou o sinal e o sinal automático do gerador do começo quando gerador como a outra fonte de energia do sistema
- Inversor do tempo de transferência 4-10ms à utilidade
- Projeto especial para usar-se na área alta da flutuação da grade
- ISO9001 e fábrica certificada ISO14001
Fora da fase monofásica inverter-converted.pptx da grade
Aplicações:
- Hospital
- Fábrica
- Hotel
- escola
Parâmetro técnico:
| Modelo | CNS115-10 | CNS115-15 | CNS115-20 | CNS115-25 | CNS115-30 | CNS115-40 | CNS115-50 | | INVERSOR | Poder | 10kw | 15kw | 20kw | 25kw | 30kw | 40kw | 50kw | | Armazenamento da bateria | 100 - 200Ah | 150 - 300Ah | 200 - 400Ah | 250 - 500Ah | 300 - 600Ah | 350 - 750Ah | 450 - 900Ah | | Sistema do picovolt | 10 - 12kwp | 15 - 17kwp | 20 - 25kwp | 25 - 30kwp | 30 - 35kwp | 35 - 40kwp | 45 - 50kwp | | Gerador | 10kw | 15kw | 20kw | 25kw | 30kw | 40kw | 50kw | | Grade elétrica | 10kw/45A | 15kw/68A | 20kw/90A | 25kw/115A | 30kw/136A | 40kw/160A | 50kw/227A | | Controlador solar de MPPT | 240VDC | 50A | 70A | 100A | 100A | 150A | 180A | 200A | | TENSÃO DA BATERIA | Tensão normal | 240 VDC | | Escala da tensão | 210 - 290 VDC | | Corrente de Máximo C.A. Charging | 40A | 60A | 75A | 90A | 112A | 130A | 200A | | Corrente máxima da bateria | 42A | 63A | 85A | 105A | 125A | 145A | 210A | | CARGA DA C.A. | Carga da tensão | 250 - 290 VDC | | Corrente de carregamento (máximo) | 20Adc | 30Adc | 40Adc | 50Adc | 60Adc | 75Adc | 100Adc | | LINHA DE GRADE DA ENTRADA DA C.A. | Poder do gerador | 10kw | 15kw | 20kw | nenhuns | nenhuns | nenhuns | nenhuns | | | Tensão | L - N: 220/230/240 VAC +/- 10% | | GERADOR | Fase | 1Phase 2Wire + PE | | | Frequência | 50 / 60 hertz de ± 3% | | | Começo/parada da função | Contato seco 10A do relé (CRNA sobre e começo) | | | Poder contínuo (PF = 1) | 10kw | 15kw | 20kw | 25kw | 30kw | 40kw | 50kw | | SAÍDA DA C.A. | Tensão da saída | L - N: 220/230/240 VAC de 1Phase 2Wire + PE | | Voltage Regulation | +/- carga constante de 5%.< 4=""> | | Frequência | 50 / 60 hertz de ± 0. 1% | | Distorção de harmônico total | THD < 3=""> | | Formulário de onda | Onda de seno pura | | Capacidade da sobrecarga | > carga para o minuto 10, carga de 125% de 150% para 30sec, > carga para 10sec, carga de 150% de 200% em 2sec | | ISOLAMENTO | Tipo | Isolamento galvânico | | EFICIÊNCIA | Pico de Ivnerter (máximo) | > 90% | | PROTEÇÃO | Sistema | Sobre a corrente, a sobrecarga, sobre a temperatura, o curto-circuito, sobre a tensão, sob a tensão, a baixa bateria e sobre a tensão da bateria | | Nível do IP | IP20 | | ALARME | Alarme da operação | Baixa bateria, sobrecarga, sobre a temperatura e a falha | | REFRIGERAR | O sistema opera-se | Controle de temperatura | | AMBIENTE | Tenmperature | 0 - ℃ 45 | | Humidade relativa | 0 - 95% (não - se condensando) | | REGULAMENTO DO PROJETO | Testado de acordo com | COMO/NZ 3100, EN61000 - 6 - 1/- 3, EN50178 e IEC 62040 | | | Dimensão WxDxH (milímetros.) | 800*1030*1655 (com acessório MPPT) | | FÍSICO | Peso (quilogramas) | 200 | 250 | 250 | 250 | 300 | 550 | 600 |
|
